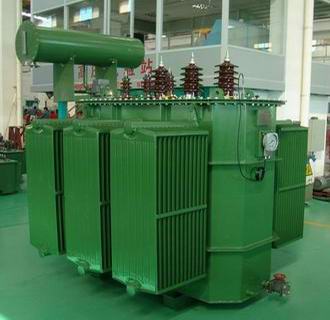

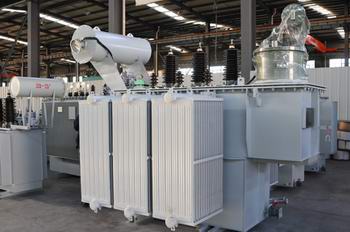

3150KVA有載調壓變壓器與整流電路

大多數作電源用的3150KVA有載調壓變壓器都與整流電路相連，現將較常用的整流電路和變壓器次級電壓U2、次電流I2與直流電壓Ud直流電流Id的關系列在表3中，供設計時參考。 整流電路與變壓器參數電路名稱電路圖變壓器次級電壓U2/V變壓器次級電流I2/A雙整流電路0.8(Ud＋2)1.8Id橋式整流電路0.8(Ud＋2)1.8Id全波中心抽頭1.7(Ud＋1)1.2Id5

3150KVA有載調壓變壓器的設計計算

通過設計一臺50Hz石英燈用的有載調壓變壓器，其初級電壓U1=220V，次級電壓U2=11.8V，次級電流I2=16.7A，電壓調整率ΔU≤7％，來說明計算的方法和步驟。1）計算變壓器次級功率P2P2=I2U2=16.7×11.8=197VA(5)2）計算變壓器輸入功率P1（設變壓器效率η=0.95）與輸入電流I1P1===207VA(6)I1===0.94A3）計算鐵心截面積SS=K(cm2)(7)式中：K——系數與變壓器功率有關，K=0.6～0.8，取K=0.75；PO——變壓器平均功率，Po===202VA。則S=0.75=10.66cm2，取S=11cm2。根據現有鐵心規格選用鐵芯尺寸為：高H=40mm，內徑Dno=55mm，外徑Dwo=110mm。核算所選用的鐵心的截面積S=H=×40×10－2=11cm24）計算初級繞組每伏匝數N10與匝數N1N10=（匝/V）（8）式中：f——電源頻率（Hz），f=50Hz；B——磁通密度（T）,B=1.4T。代入得N10==2.9匝/V，取N10=3匝/V，則N1=N10U1=3×220=660匝。5）計算次級繞組每伏匝數N20與匝數N2N20=（匝/V）（9）代入得N20==3.23匝/V，則N2=N20·U2=3.23×11.8=38.1匝，取N2=38匝。6）選擇導線線徑圖73150KVA有載調壓變壓器截面圖繞組導線線徑d按式(10)計算d=1.13(mm)(10)式中：I——通過導線的電流（A）；j——電流密度，j=2.5～3A/mm2。當取j=2.5A/mm2時代入式(10)得d=0.72(mm)則初級繞組線徑d1=0.72=0.69mm，選漆包線外徑為0.72mm。次級繞組線線徑d2=0.72=2.94mm，選用兩條d=2.12mm（考慮絕緣漆較大外徑為221mm）導線并繞。因為2.94導線的截面積Sd2=6.78mm2，而d=2.12mm導線的截面積為3.53mm2兩條并聯后可得截面積為：2×3.53=7.06mm2，完全符合要求且裕度較大。
