江西省九江市10KV級非晶合金變壓器的結構計算

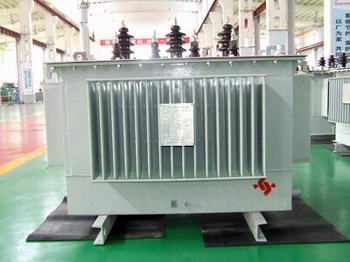

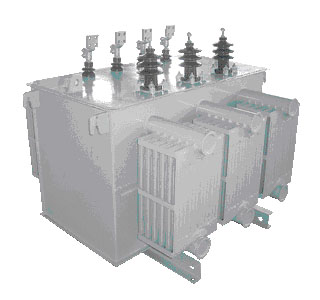

江西省九江市10KV級非晶合金變壓器的繞組是用繞線機的繞線環在鐵心內作旋轉運動而繞制的，因此鐵心內徑的尺寸對加工過程十分重要，結構計算的目的就是檢驗繞完全部繞組后，內徑尚余多少空間。若經計算內徑空間過小不符合繞制要求時，可以修改鐵心尺寸，只要維持截面積不變，電性能也基本不變。已知鐵心內徑Dno=55mm，各絕緣層厚度為to=1.5mm，t1=t2=1mm。1）計算繞完初級繞組及包絕緣后的內徑Dn2計算初級繞組每層繞的匝數n1n1=（匝）式中：Dn1——鐵心包絕緣后的內徑，Dn1=Dno－2t0=55－(2×1.5)=52mm；kp——疊繞系數，kp=1.15。代入得n1==197匝則初級繞組的層數Q1為Q1===3.35取整數Q1=4層初級繞組厚度δ1為δ1=Q1d1kp=4×0.72×1.15=3.3mm則初級繞組包絕緣后的內徑Dn2為Dn2=Dn1－2(δ1＋t1)=52－2(3.3＋1)=43.4mm2）計算次級繞組的厚度δ2計算次級繞組每層繞的匝數n2，考慮到次級繞組是用2×d2=2×2.21mm導線并繞，則n2===27匝則次級繞組的層數Q2為Q2===1.41，取整數Q2=2層。次級繞組厚度δ2為δ2=Q2d2kp=2×2.21×1.15=5.08mm3）計算繞完初次級繞組及包絕緣后的內徑Dn4Dn4=Dn2－2(δ2＋t2)=43.4－2(5.08＋1)=31.24mm可見繞完繞組后，內徑還有裕量，所選鐵芯尺寸是合適的。
