在35千伏有載調壓變壓器大修后，為槍查大修質量.進行預防性試驗，發現V相變比超標，為此對變壓器進行局部放電試驗。試驗過程如下:對V相加壓，這時變頻柜輸出電流增加，但輸出電壓沒有升高，當輸出電流升至5A后.翰出電壓開始升高，隨后電壓與電流成線性增長，由于變頻電源的容量限制，電壓只能升到額定加壓值的一半，此過程局部放電沒有變化。對U,w相加壓，電流、電壓變化情況類似，由于變頻電源容量不能滿足，所以一次側電壓最高為110 kV，此時局部放電小于100 pC.

有載調壓變壓器雖存在一些不足，但只要我們在電網規劃時進行全面的綜合考慮，在系統受到擾動時合理調度，就能揚長避短，發揮其積極作用。下面是筆者對應用有載調壓變壓器的幾點建議：

 　　a) 對供電變壓器，為提高用戶供電質量，減低線損，宜采用有載調壓方式。由于有載調壓變壓器無法改變系統的無功需求平衡狀態，為避免引發電網電壓崩潰，系統應有足夠的無功容量。對電網及無功功率規劃設計時，應進行綜合考慮，提高網絡電壓強度。系統無功功率能分層分區就地平衡，優化配置并保持足夠的事故備用容量，避免有載調壓變壓器動作引發電壓崩潰，造成大面積停電。

 　　b) 系統出現大擾動，引發電壓大幅度下降時，調度員應及時采取措施，閉鎖有載調壓，并切除部分負荷，消除系統有功和無功缺額，或在系統中設置電壓降低自動減負荷裝置，抵消變壓器控制產生的負面影響，快速動作，限制局部擾動發展為全網或主網事故。

 　　c) 根據《電力系統技術導則》規定，除了在電網電壓可能有較大變化的220 kV及以上的降壓變壓器及聯絡變壓器(例如接于出力變化大的電廠或接于時而為送端，時而為受端的母線等)時，可采用帶負荷調壓方式外，一般不宜采用帶負荷調壓方式。

 　　d) 對高電壓大容量變壓器(包括升壓變壓器和聯絡變壓器)，為提高本身的可靠性，防止諧振過電壓，也應盡可能不用分接頭，必要時也僅用調節范圍不大的無載調壓方式，在變壓器內采用氧化鋅避雷器作吸收過電壓保護。

 　　e) 對兩臺并聯運行的有載調壓變壓器，容許在85%變壓器額定負荷電流及以下的情況時進行分接頭變換操作，對85%以上的情況應閉鎖分接頭變換。另外，必須設置可靠的失步保護，確保兩臺變壓器同步切換。

 　　f) 嚴格執行“電力系統電壓和無功電力管理條例”。對變壓器分接頭，按照其電壓管理范圍，分級管理。各級電力調度部門應根據負荷及潮流的變化，準確下達調整有載調壓變壓器分接頭動作命令，以改善電壓質量。在變化了的分接頭電壓等級下，自動進行無功補償?shù)耐肚校赃_(dá)到系統電壓和無功功率的全面優化管理。

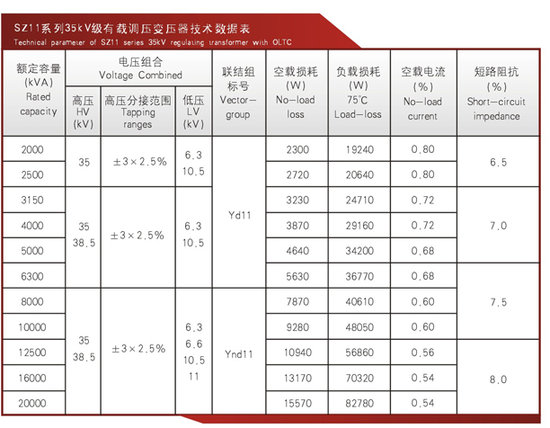

注意：表中重量、外形尺寸僅供參考，最終尺寸以合同簽訂后圖紙確認為準
